产品型号：RJMQ-2RDC-TE系列(150TE，260TE，330TE，450TE)

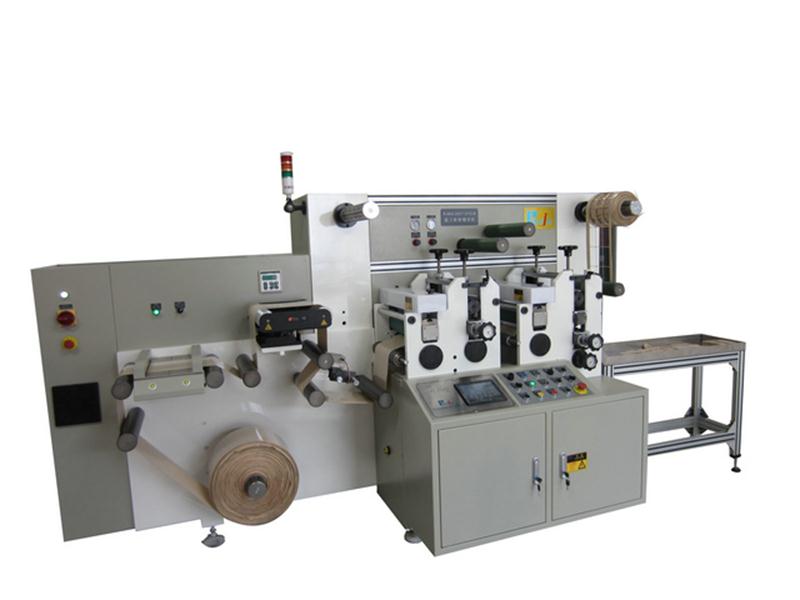

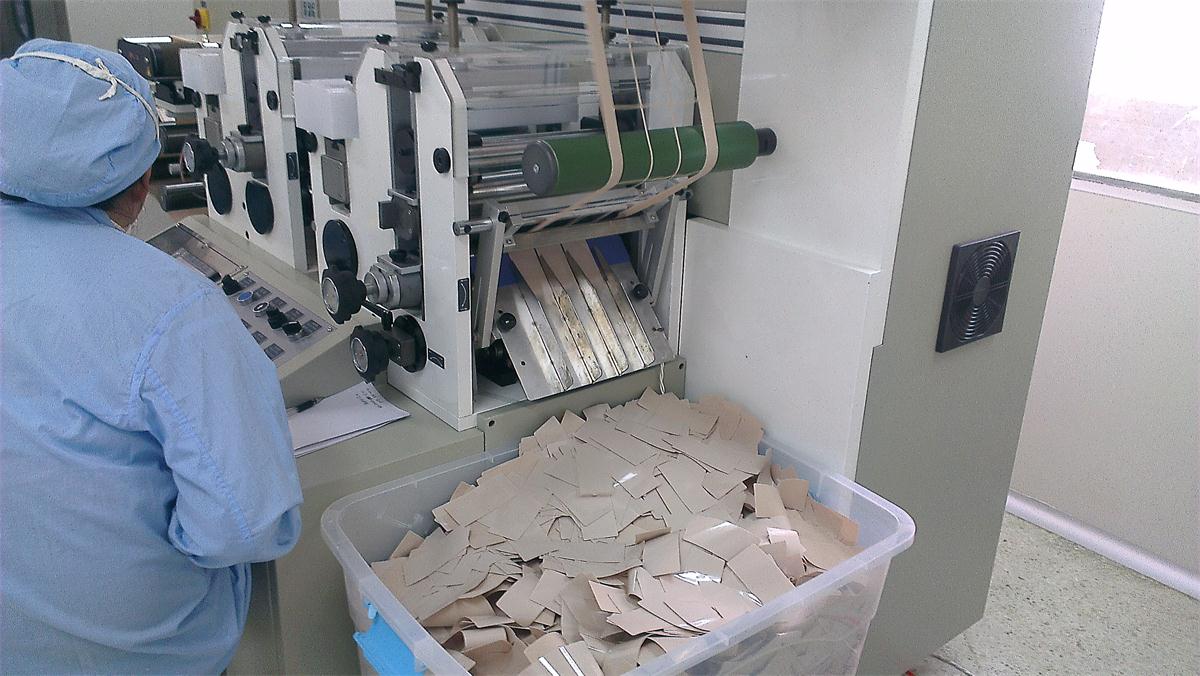

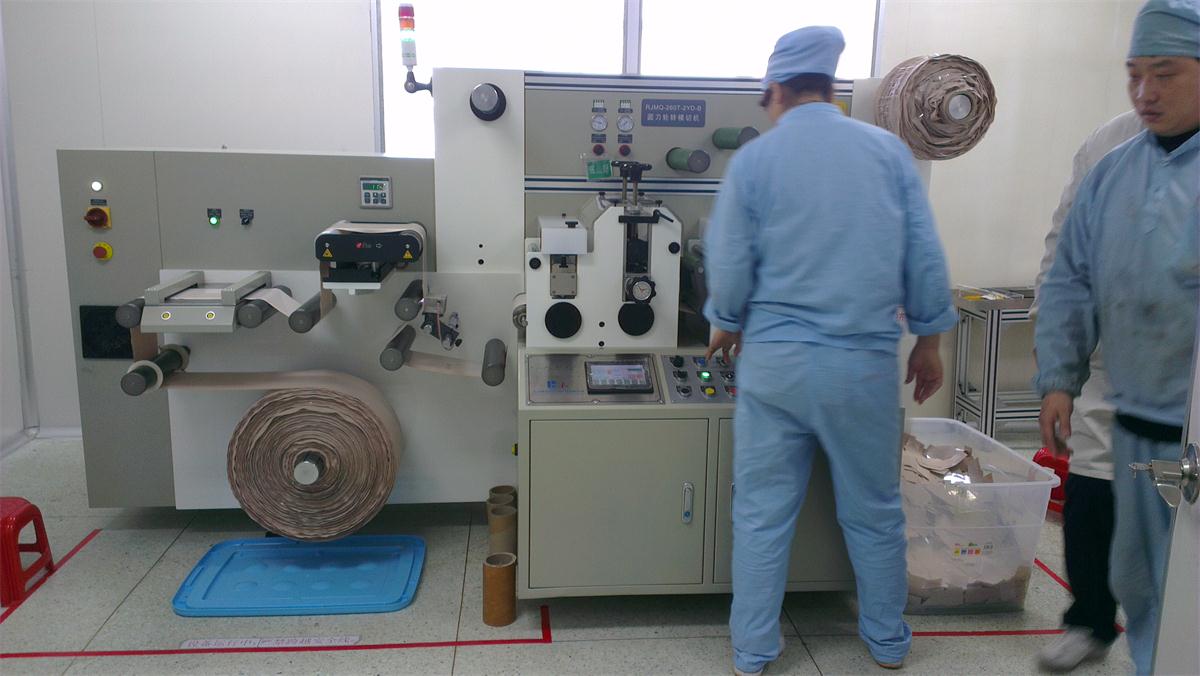

设备简介：医用膏药贴片轮转模切机是根据膏药贴片的产品工艺要求制定的医药贴片专用圆刀轮转模切设备，针对卷筒材料直接进行模切、排废、成品收集连续操作。设备运行稳定、模切精度高、效率高等特点。

技术优势：高品质与高效率的膏药贴片模切加工带来强有力的竞争优势。

①生产效率高：最高模切速度60m/min，是膏药贴片产品模切加工提高产能，降低生产运行成本的理想选择；

②模切精度高：先进的伺服电机无轴传动套准技术，保证精确与稳定的模切；进口过程纠偏控制，保证横向模切精度（±0.15 mm）。

③设备运行稳定：进口闭环张力装置，保证放卷过程恒张力控制；送料、模切机构伺服电机无轴传动，规避机械传动的部件磨损、震动、噪音，运行稳定、同步精度高；所有收卷采用伺服电机独立传动，规避机械、同步带传动及磁粉磁滞，提高收卷张力的灵敏度及控制精度。

④先进的模切装置设计，能快速进行换刀、换版生产，实现安装刀辊时间的缩短。

⑤基于人体工程学的设计，使设备非常便于操作，保证了高效操作和最佳的操作安全性。

⑥线接触模切工艺，工作压力小、模切压力易调整，产品的成型稳定性好、模切质量好，加减速、稳速跑车，底纸不产生切伤现象。

根据用户的工艺要求，提供丰富的配置、功能、外观等选配组合，通过各种选配装置满足用户最佳的性价比和优越的生产性能，适应多样化的需求。

综合技术参数

①最大放卷直径：Ф600 mm

②最大模切材料宽度：150~450mm(可根据用户产品要求定做)

③模切排版版长范围220mm（70齿）~630mm（200齿）

④最高机械速度：60m/min

⑤模切尺寸精度：±0.05 mm

⑦废料收卷直径：Ф600 mm

标准装置、功能

①放卷单元，配备预设卷径自动停机功能。

②接料拼接台。

③自动张力控制装置。

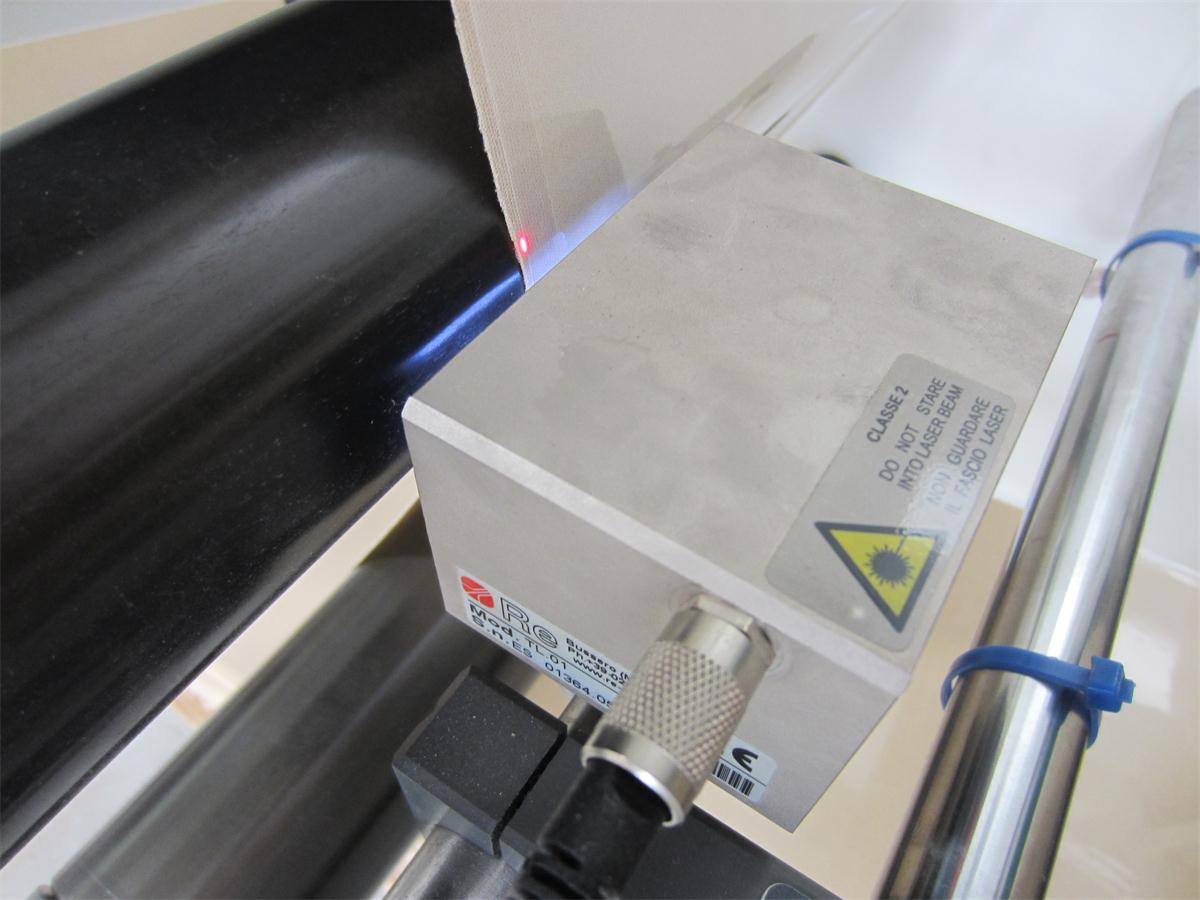

④自动纠偏控制装置。

⑤独立伺服驱动牵引送料装置。

⑥独立伺服驱动模切工作站，支持最大刀辊直径Ф200mm。

⑦独立伺服驱动废料剥离单元，配有独立自动张力控制。

⑧独立伺服驱动废料收卷装置，配有独立自动张力控制。

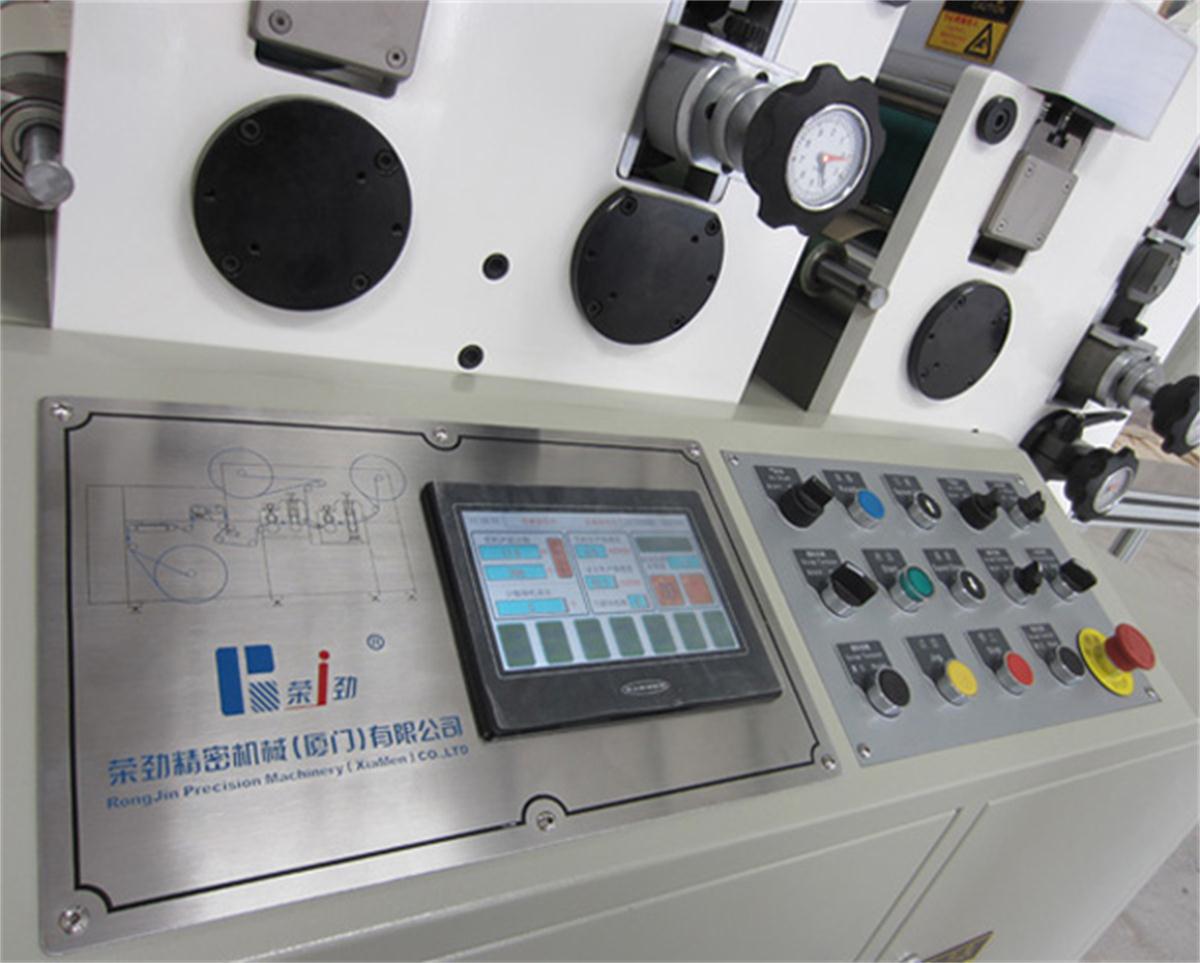

⑨彩色触屏操控系统。

选配装置、功能

①增加自动套准装置。

②增加复膜功能。

③增加模切工作站、横切工座站。

④增加静止图像显示装置、频闪仪。

⑤增加纵向分切机构。

⑥增加收卷、放卷装置，各配有独立自动张力控制。

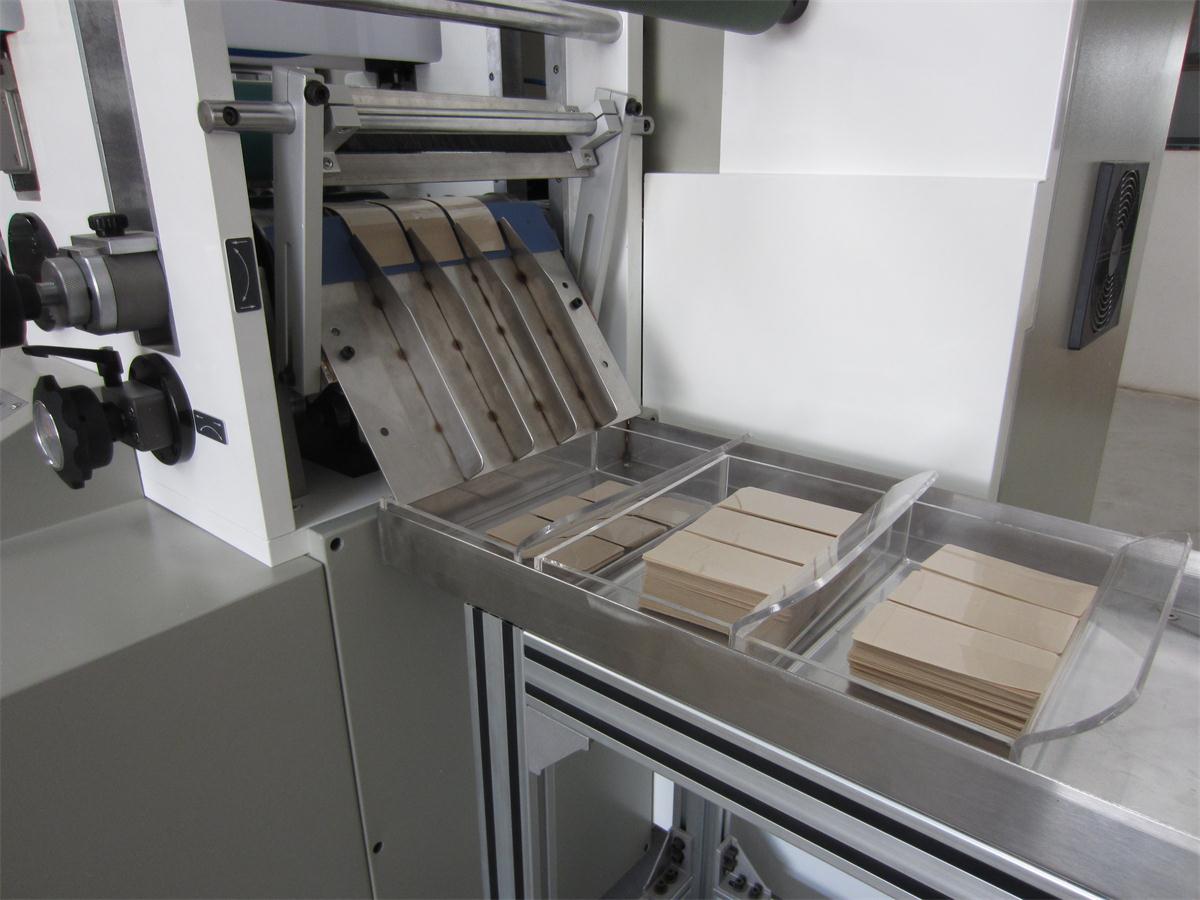

⑦增加单片产品收集装置。

⑧增加装卸刀辊吊车装置。

⑨增加模切压力测压装置。

综合技术参数

①最大放卷直径：Ф600 mm

②最大模切材料宽度：150~450mm(可根据用户产品要求定做)

③模切排版版长范围220mm（70齿）~630mm（200齿）

④最高机械速度：60m/min

⑤模切尺寸精度：±0.05 mm

⑦废料收卷直径：Ф600 mm

标准装置、功能

①放卷单元，配备预设卷径自动停机功能。

②接料拼接台。

③自动张力控制装置。

④自动纠偏控制装置。

⑤独立伺服驱动牵引送料装置。

⑥独立伺服驱动模切工作站，支持最大刀辊直径Ф200mm。

⑦独立伺服驱动废料剥离单元，配有独立自动张力控制。

⑧独立伺服驱动废料收卷装置，配有独立自动张力控制。

⑨彩色触屏操控系统。

选配装置、功能

①增加自动套准装置。

②增加复膜功能。

③增加模切工作站、横切工座站。

④增加静止图像显示装置、频闪仪。

⑤增加纵向分切机构。

⑥增加收卷、放卷装置，各配有独立自动张力控制。

⑦增加单片产品收集装置。

⑧增加装卸刀辊吊车装置。

⑨增加模切压力测压装置。

为适应不同要求的模切产品及工艺要求，可根据客户的要求量身订制模切配套设备。
